Jak działa podgrzewanie w ekspresie do kawy – krótkie wprowadzenie techniczne
Rodzaje systemów grzania w ekspresach
Większość problemów typu „ekspres do kawy nie grzeje wody” da się zrozumieć, jeśli zna się podstawowy sposób działania układu grzewczego. W uproszczeniu każdy ekspres ma kilka wspólnych elementów: zbiornik wody, pompę (lub układ grawitacyjny w ekspresie przelewowym), element grzejny oraz układ kontroli temperatury. Różnice zaczynają się w konstrukcji samego podgrzewacza.
Najprostszy wariant to klasyczna grzałka przepływowa – aluminiowy lub stalowy blok z zatopionym drutem oporowym i kanałem, przez który przepływa woda. Grzałka nagrzewa blok, a ten przekazuje ciepło wodzie, która przepływa przez kanał. Ten typ rozwiązania występuje w wielu prostych ekspresach ciśnieniowych i kapsułkowych.
Druga opcja to bojler – mały zbiornik, w którym woda jest magazynowana i podgrzewana do zadanej temperatury. Bojlery spotyka się w części ekspresów kolbowych (szczególnie starszych konstrukcji) oraz w niektórych automatach. Bojler ma zwykle większą pojemność niż kanał termobloku, dlatego lepiej trzyma temperaturę, ale dłużej się nagrzewa.
Najpopularniejszy w nowoczesnych automatach jest termoblok. Technicznie to również grzałka przepływowa, ale o bardziej złożonej budowie i lepszej kontroli temperatury. Termoblok ma kształt masywnego bloku z kanałem wodnym i rozbudowanym systemem czujników, często jest też dostosowany do dwóch trybów pracy: pary (wyższa temperatura) i kawy (niższa temperatura).
Jak woda „wędruje” od zbiornika do wylewki
Zanim padnie diagnoza „uszkodzona grzałka ekspresu”, opłaca się zrozumieć sam tor przepływu. W większości konstrukcji wygląda on podobnie:
ze zbiornika woda trafia do pompy (lub układu grzania w przelewówkach),
następnie przez zawory i ewentualne przepływomierze trafia do grzałki/termobloku/bojlera,
dalej idzie już nagrzana do grupy zaparzającej, głowicy kolby lub wylewki kawy,
w trybie pary część wody jest odparowywana w tym samym bloku lub w osobnym parowniku.
Pompa pełni podwójną rolę. Po pierwsze, zapewnia ciśnienie potrzebne do ekstrakcji kawy. Po drugie, wymusza przepływ wody przez blok grzewczy. Jeśli pompa nie działa poprawnie, może powstać wrażenie, że ekspres do kawy nie nagrzewa wody, podczas gdy problemem jest brak przepływu. Blok grzewczy nagrzewa się „na sucho”, ale do filiżanki dociera zimna woda, która ominęła układ lub prawie przez niego nie przepłynęła.
W ekspresach przelewowych sytuacja wygląda inaczej: tam grzałka rurkowa pod dzbankiem działa jak mini-bojler przepływowy. Woda zasysana jest z dolnej części zbiornika, podgrzewana i wypychana bulgotaniem do górnego prysznica. Gdy grzałka pod dzbankiem ulegnie awarii, woda pozostaje w zbiorniku lub kapie zimna.
Elementy odpowiedzialne za temperaturę
Za temperaturę odpowiada przede wszystkim element grzejny. Może to być:
grzałka przepływowa (metalowy blok z kanałem wodnym),
grzałka rurkowa (ekspresy przelewowe),
grzałka zanurzeniowa w bojlerze,
kompaktowy termoblok w automatach i kapsułkowych.
Sam element grzejny nie podejmuje decyzji, kiedy się włączyć i do jakiej temperatury dogrzać wodę. Tym „myśli” zestaw czujników i elementów bezpieczeństwa:
termostaty bimetaliczne – mechaniczne wyłączniki, które przy określonej temperaturze rozłączają obwód. Często są montowane bezpośrednio na bloku grzewczym lub bojlerze osobno dla kawy (ok. 90–100°C) i pary (ok. 120–150°C),
czujniki NTC/PTC – rezystory zależne od temperatury (NTC – im wyższa temperatura, tym niższa rezystancja), które przekazują informację o temperaturze do elektroniki sterującej,
bezpieczniki termiczne – elementy jednorazowe, które przepalają się przy przekroczeniu krytycznej temperatury i fizycznie odcinają zasilanie grzałki.
Kontrolą całości często zajmuje się moduł sterujący. W prostych ekspresach rolę sterownika pełni układ z kilkoma przekaźnikami i prostą logiką; w automatach spotyka się rozbudowane płyty z triakami, mikroprocesorem i pamięcią błędów. To właśnie sterownik za pomocą przekaźnika lub triaka włącza i wyłącza grzałkę w odpowiednich momentach.
Skąd ekspres „wie”, do jakiej temperatury nagrzać wodę
Scenariusz pracy jest zwykle następujący: po uruchomieniu ekspres sprawdza stan czujników temperatury. Jeśli czujnik NTC sygnalizuje temperaturę poniżej progu dla kawy, sterownik załącza grzałkę. Gdy temperatura zbliża się do wartości docelowej, grzałka jest wyłączana, a elektronika pilnuje, by nie spaść poniżej zakresu roboczego.
W ekspresach bez elektronicznego czujnika NTC stosowane są mechaniczne termostaty bimetaliczne – nagrzewanie trwa do momentu, aż termostat rozłączy obwód. Termostat dobiera się tak, by otwierał się przy określonej temperaturze. W bardziej zaawansowanych konstrukcjach do grzałki podpięte są dwa termostaty – osobno dla kawy i dla pary.

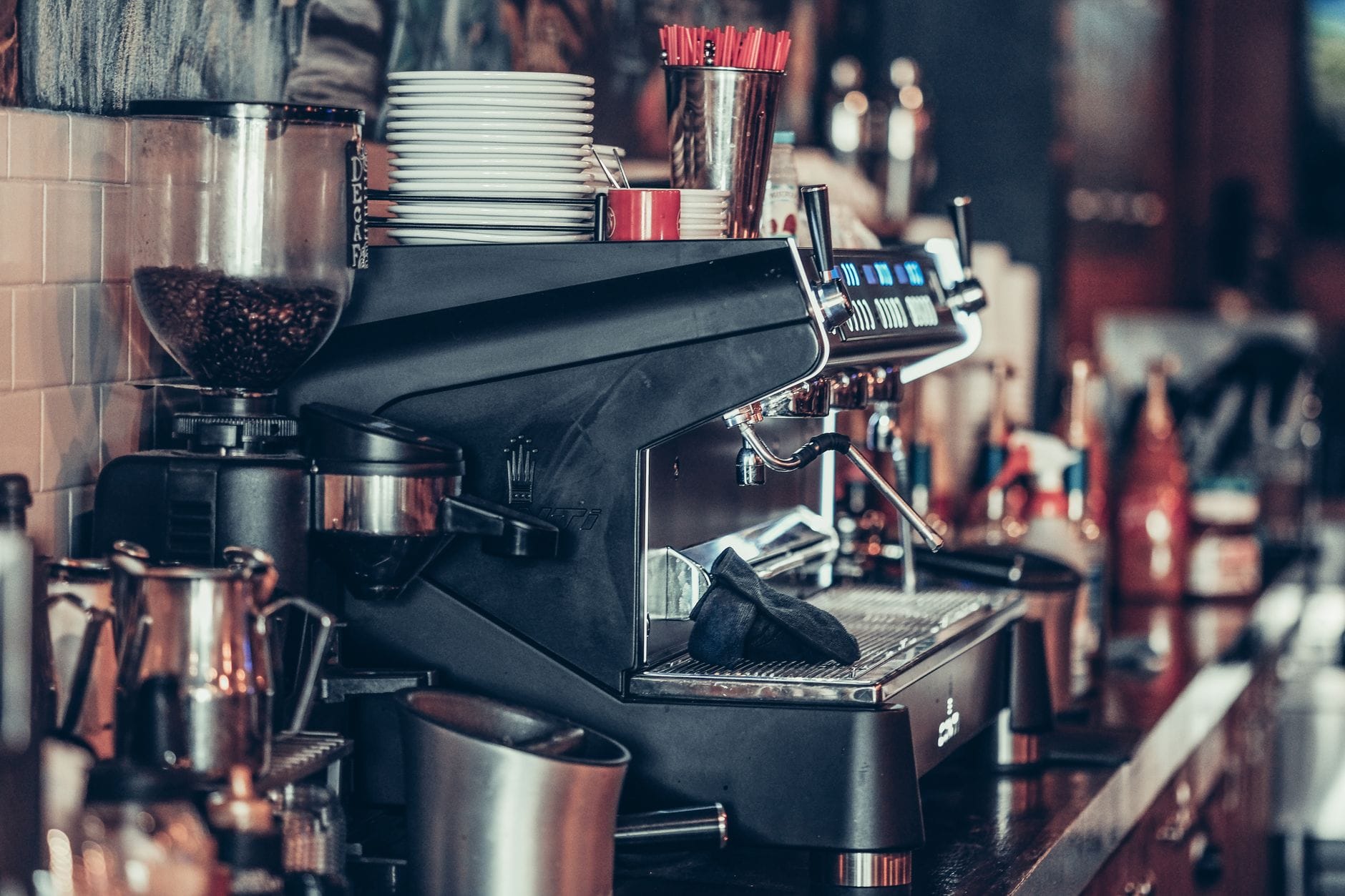

Źródło: Pexels | Autor: Eric Steinhauer
Typy ekspresów a problemy z nagrzewaniem – co jest w środku
Ekspresy przelewowe – grzałka rurkowa i płyta pod dzbankiem
Ekspres przelewowy ma najprostszy układ grzewczy, ale przy braku grzania potrafi sprawić kłopot diagnostyczny. Pod płytą grzejną (gdzie stoi dzbanek) znajduje się grzałka rurkowa. Jej część działa jako bojler przepływowy dla wody z zbiornika, a część jako płyta podtrzymująca temperaturę gotowej kawy.
Woda z górnego zbiornika trafia do dolnego końca grzałki rurkowej. Gdy grzałka się nagrzewa, woda zaczyna wrzeć i tworzą się pęcherzyki pary. To one wypychają porcjami gorącą wodę ku górze, do prysznica nad filtrem. Jeśli grzałka ulegnie przerwaniu (spaleniu), cały ten proces zatrzymuje się: woda pozostaje w zbiorniku, nie dochodzi do „bulgotania”, a płyta pod dzbankiem jest zimna.
Typowe objawy uszkodzenia grzania w ekspresie przelewowym:
po włączeniu słychać tylko ciche kliknięcie włącznika, ale brak charakterystycznego bulgotania,
woda nie schodzi z górnego zbiornika lub kapie bardzo wolno i pozostaje zimna,
płyta pod dzbankiem nie nagrzewa się (dzbanek pozostaje zimny),
bezpiecznik termiczny na grzałce może być przepalony (efekt wcześniejszego przegrzania na sucho).
W takich konstrukcjach przyczyną bywa też zakamienienie kanału w grzałce – jeśli woda ledwo przepływa, grzałka pracuje „na sucho”, szybciej się przegrzewa, co kończy się przepaleniem bezpiecznika termicznego lub samej grzałki.
Ekspresy kolbowe (domowe ciśnieniowe)
Ekspres kolbowy to typowy domowy sprzęt z uchwytem na kawę (kolbą). W środku może się kryć mały bojler lub termoblok. Konstrukcje z bojlerem często mają dwa termostaty bimetaliczne: jeden dla trybu kawy, drugi dla pary. W trybie „para” grzałka pracuje dłużej, podnosząc temperaturę bojlera do wyższego poziomu.
Typowa usterka w takich ekspresach to sytuacja, gdy grzeje się tylko do kawy albo tylko do pary. Jeśli nie działa termostat pary, ekspres nigdy nie osiąga wymaganej temperatury do produkcji pary – para jest słaba lub jej brak, choć kawa może być poprawnie nagrzana. I odwrotnie: gdy uszkodzony jest termostat kawy, maszyna może zbyt mocno się nagrzewać i „wchodzić” od razu w zakres temperatur dla pary.
Przyczyny braku nagrzewania wody w kolbowych:
przepalony bezpiecznik termiczny na bojlerze lub termobloku,
uszkodzony termostat kawy lub pary (brak styku, skorodowane konektory),
spalona grzałka wewnątrz bojlera (brak ciągłości obwodu),
problem z przekaźnikiem lub triakiem na płytce sterującej – grzałka nie dostaje zasilania.
Mechanicznie kolbowe są dość wdzięczne w naprawie: po zdjęciu obudowy dostęp do bojlera jest stosunkowo łatwy. Problemem bywa jednak korozja śrub, kamień i gruba warstwa osadu na elementach grzewczych.
Ekspresy automatyczne (z młynkiem) – termoblok i elektronika
Automatyczne ekspresy ciśnieniowe z młynkiem mają zwykle jeden lub dwa termobloki. Całym procesem steruje rozbudowany moduł elektroniczny, który monitoruje sygnały z czujników NTC, przepływomierza, krańcówek oraz czujników poziomu wody. W przypadku problemów z grzaniem elektronika wyświetla komunikaty typu: ikona termometru, „błąd grzania”, „usterka 05” itd.
Jeśli ekspres automatyczny zgłasza „ekspres automatyczny błąd grzania”, zakres przyczyn jest następujący:
uszkodzony czujnik temperatury NTC (zwarcie, przerwa, zły odczyt),
przepalony bezpiecznik termiczny na termobloku,
uszkodzona grzałka (brak ciągłości obwodu),
problem w elektronice sterującej – spalony triak, przekaźnik, ścieżka na płytce,
zbyt duże zakamienienie, przez co układ nagrzewa się nierównomiernie i sterownik „widzi” przegrzanie.
Zaletą automatów jest to, że często dostarczają informacji diagnostycznych: migające diody, konkretne kody błędów czy ikony na wyświetlaczu ułatwiają lokalizację problemu. Wadą – gorsza dostępność podzespołów bez rozbierania niemal całego urządzenia oraz ryzyko uszkodzenia drobnej elektroniki przy nieostrożnej naprawie.
Ekspresy kapsułkowe i „półautomaty”
Małe ekspresy kapsułkowe i tzw. półautomaty (proste ekspresy ciśnieniowe bez młynka) opierają się zazwyczaj na jednym kompaktowym termobloku. W środku znajduje się pompa wibracyjna, kilka elektrozaworów i minimalna elektronika. Użytkownik ma do dyspozycji ograniczone komunikaty – zwykle migającą diodę lub zmianę koloru podświetlenia.
Sygnały, że układ grzewczy jest uszkodzony, mimo że ekspres „żyje”:
po włączeniu urządzenia diody świecą się normalnie, ale czas nagrzewania jest nieskończenie długi – kontrolka gotowości nie zapala się,
woda leci całkowicie zimna lub tylko lekko letnia,
brak pary w ekspresie, choć tryb pary działał wcześniej poprawnie,
miganie diod w specyficznym rytmie (często sygnalizuje błąd grzania lub czujnika temperatury).
Ze względu na kompaktową budowę, większość elementów (termoblok, pompa, elektronika) bywa zintegrowana w moduły. To utrudnia tanią naprawę domową, ale diagnostyka samego faktu „brak grzania” jest stosunkowo prosta – zwykle kończy się na sprawdzeniu, czy termoblok dostaje zasilanie i czy czujnik NTC ma prawidłową rezystancję.
Awaria układu grzewczego zwykle dotyczy jednego z kilku bloków: samej grzałki, czujników (NTC/PTC/termostat), bezpieczników termicznych, połączeń elektrycznych lub modułu sterującego. To zawęża obszar poszukiwań i pozwala stosunkowo szybko ustalić, czy istnieje szansa na samodzielną naprawę, czy lepiej oddać ekspres do serwisu AGD, takiego jak specjaliści opisujący więcej o AGD.

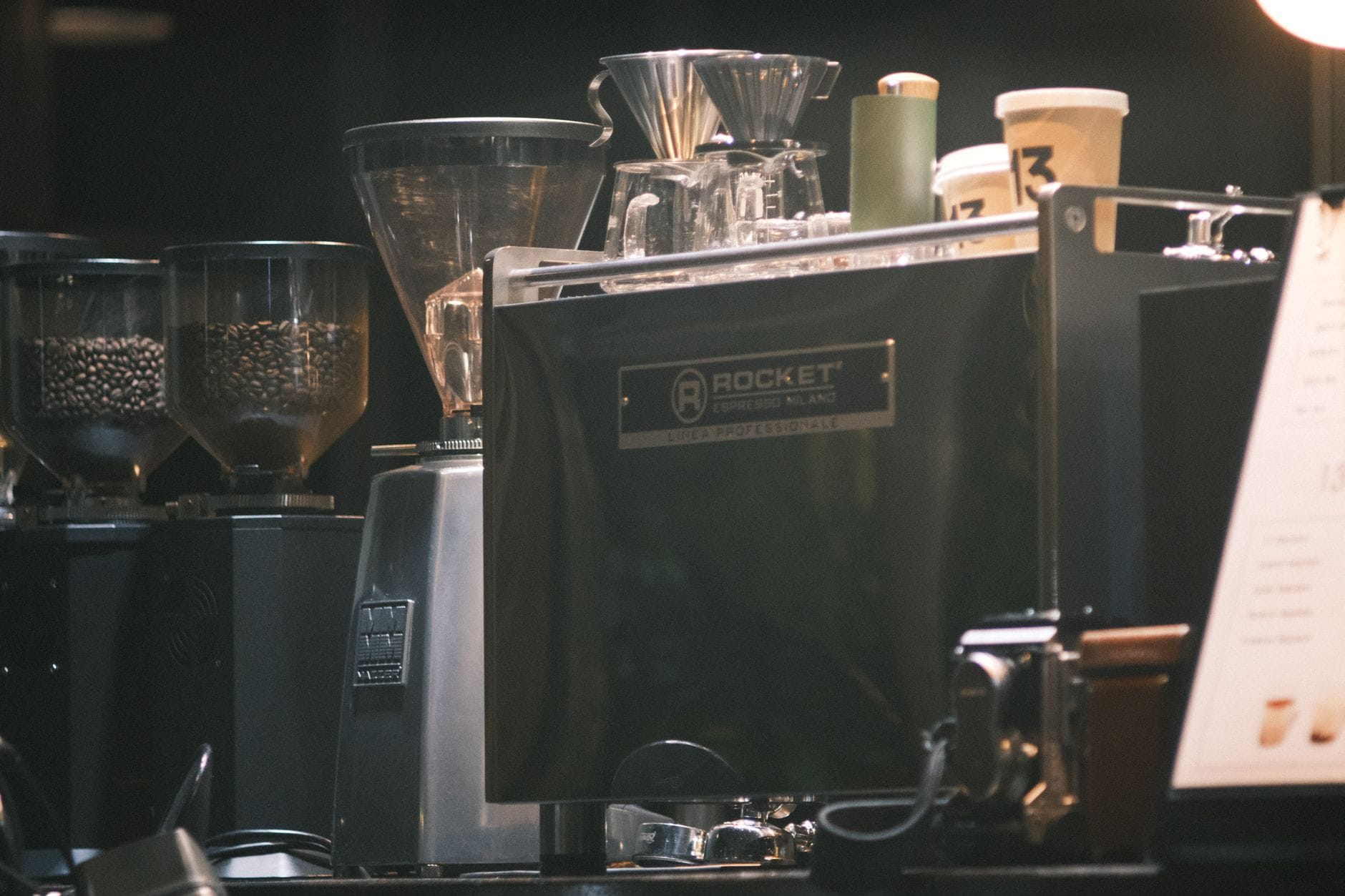

Źródło: Pexels | Autor: 🇻🇳🇻🇳 Việt Anh Nguyễn 🇻🇳🇻🇳
Objawy, że ekspres nie nagrzewa wody – precyzyjna diagnoza po zachowaniu
Pełny brak ciepła – zimna woda, zero pary
Najbardziej oczywista sytuacja: ekspres do kawy nie grzeje wody w ogóle. Czas nagrzewania ciągnie się bez końca lub kontrolka gotowości nie zapala się, a po wciśnięciu startu do filiżanki trafia wyraźnie zimna woda. Tryb pary również nie działa, z dyszy leci co najwyżej chłodny strumień. Elektronika może w ogóle nie zgłaszać błędu lub wyświetlać ogólny komunikat o usterce.
Taki objaw zwykle wskazuje na jeden z trzech problemów:
brak zasilania na grzałce (uszkodzony przekaźnik, triak, bezpiecznik termiczny, przewód),
przerwa w samej grzałce (spalony element grzejny),
uszkodzony czujnik temperatury lub błąd odczytu, przez co sterownik nie włącza w ogóle grzania (widzi „nienaturalną” temperaturę).
Ciepła, ale nie dość gorąca woda – letnia kawa i słaba para
Zdarza się, że ekspres „grzeje”, ale efekt w filiżance jest rozczarowujący: kawa jest co najwyżej letnia, a para do spieniania mleka ma marną siłę. Elektronika często nie zgłasza żadnego błędu, bo formalnie układ dochodzi do jakiejś temperatury, tylko zbyt niskiej w stosunku do założonej.
Typowe sygnały:
czas nagrzewania wygląda normalnie, kontrolka gotowości zapala się jak zawsze,
kawa po przyrządzeniu ma około temperatury zbliżonej do gorącej herbaty z czajnika trzymanego „chwilę” – zdecydowanie nie parzy w usta,
para z dyszy mlecznej jest słaba, dysza pluje wodą i parą na przemian,
różnica temperatur jest mocno odczuwalna względem wcześniejszego okresu pracy tego samego ekspresu.
W takim przypadku podejrzenie pada zwykle na:
źle działający czujnik NTC/PTC – ma inną charakterystykę niż zakładał producent (starzenie, uszkodzenie), sterownik „myśli”, że osiągnął już np. 90°C, a realnie woda ma 70–75°C,
zaniżone zasilanie grzałki – utlenione styki, luźne konektory, nadpalony przekaźnik, co powoduje lokalne spadki napięcia,
nadmierne zakamienienie termobloku lub bojlera – kamień działa jak izolator, ciepło idzie w metal, a nie w wodę; czujnik widzi wysoką temperaturę na ściance, choć woda w środku jest znacznie chłodniejsza,
zbyt agresywną histerezę sterownika – przy uszkodzonym czujniku elektronika może zbyt wcześnie odcinać grzanie.
W ekspresach przelewowych analogiczny objaw daje częściowo przepalony termostat bimetaliczny lub źle przylegający do grzałki termik. Płyta „trzyma ciepło”, ale kawa w dzbanku szybciej stygnie, a pierwszy przelot ma niższą temperaturę niż kiedyś.
Losowe spadki temperatury w trakcie pracy
Inny scenariusz to sytuacja, gdy pierwsza kawa wychodzi prawidłowo gorąca, ale kolejne są coraz chłodniejsze. Czasami problem pojawia się dopiero przy kilku kawach z rzędu, albo po przejściu w tryb pary i powrocie do kawy.
W praktyce oznacza to jedno: układ grzewczy czasem pracuje poprawnie, ale traci stabilność cieplną. Możliwe przyczyny:
przywieszający się termostat bimetaliczny – raz styka dobrze, innym razem odskakuje zbyt wcześnie i bojler nie zdąża się dogrzać,
pęknięta ścieżka lub zimny lut na płytce, która zasila grzałkę – przy nagrzaniu metal rozszerza się, połączenie „puszcza” i grzanie się wyłącza, po ostygnięciu wraca,
czujnik NTC o niestabilnej rezystancji – zmiany odczytu powodują „oscylowanie” sterownika: włącza i wyłącza grzałkę w nieodpowiednich momentach,
zbyt rozbudowana warstwa kamienia – po kilku cyklach grzanie jest tak nierówne, że termik bezpieczeństwa zaczyna okresowo rozłączać obwód.
Dobrym testem jest przygotowanie kilku kaw jedna po drugiej (bez długich przerw) i obserwacja: jeśli temperatura systematycznie spada, układ regulacji temperatury jest pierwszym podejrzanym.
Dziwne odgłosy przy próbie nagrzewania
Sam dźwięk pracy ekspresu bywa bardzo informacyjny. W sprawnym urządzeniu, po włączeniu, słychać krótkie kliknięcie przekaźnika, lekkie szumy (elektronika, pompa przy płukaniu) i charakterystyczne „syczenie” nagrzewającego się termobloku lub bojlera. Jeśli zamiast tego pojawiają się inne odgłosy, coś jest nie tak.
Najczęstsze scenariusze:
głośne stukanie lub cykliczne klikanie – przekaźnik lub triak próbuje wielokrotnie załączać grzałkę, ale układ sterujący natychmiast ją odcina (np. błąd odczytu z czujnika, zwarcie w obwodzie),
wyraźne „syczenie na sucho” bez przepływu wody – bojler lub termoblok nagrzewa się bez wody (zapchany układ, uszkodzona pompa), co prowadzi do przegrzania i zadziałania bezpiecznika termicznego,
nagłe „pstryk” i cisza – może to być moment przepalenia termika lub wybicia zabezpieczenia na listwie/zabezpieczeniu domowym,
buczenie przy próbie startu bez faktycznego nagrzewania – transformator lub zasilacz impulsowy jest przeciążony (np. zwarcie grzałki).
Jeżeli po takim epizodzie ekspres przestaje całkowicie grzać, pierwszym krokiem diagnostycznym jest kontrola bezpieczników termicznych i test ciągłości grzałki.
Sygnalizacja błędu grzania na panelu
W nowszych automatach sygnałem bywa konkretny kod błędu (np. „Error 05”, „General Alarm”) albo ikona termometru, która miga lub świeci na czerwono. Producenci stosują własne schematy, ale logika jest podobna: ekspres porównuje to, co „widzi” na czujniku temperatury, z tym, co wysyła na grzałkę, i jeśli wartości się nie zgrywają, zgłasza awarię.
Typowa logika sterownika:
Po starcie grzanie jest załączane na określony czas (kilkadziesiąt sekund).
Jeśli w tym czasie temperatura na czujniku nie wzrośnie o minimalną wartość (delta T), sterownik uznaje, że grzałka nie działa lub jest przerwa w obwodzie.
Jeśli temperatura rośnie zbyt szybko lub przekracza próg awaryjny, sterownik podejrzewa uszkodzony czujnik lub brak przepływu wody (przegrzanie suchych elementów).
W praktyce oznacza to, że:
kod błędu pojawiający się natychmiast po włączeniu zwykle wskazuje na zwarcie/przerwę czujnika NTC lub odpiętą wtyczkę,
błąd po kilkudziesięciu sekundach „mielenia w miejscu” sugeruje spalony termoblok/grzałkę lub przerwę w zasilaniu grzałki,
błąd po dłuższej pracy (np. po pierwszej kawie) to sygnał, że coś się dzieje z czujnikiem lub przegrzewają się elementy (kamień, brak dobrego kontaktu termicznego, słaba cyrkulacja).
Bez dokumentacji serwisowej konkretnego modelu kod błędu jest tylko wskazówką, ale pozwala zawęzić obszar poszukiwań do okolic: grzałka – czujnik – elektronika.
Przerywane grzanie – ekspres raz działa, raz nie
Uciążliwy scenariusz: raz ekspres nagrzeje się i zrobi poprawną kawę, a kolejnego dnia zachowuje się jakby był zepsuty – kontrolka nagrzewania wisi w nieskończoność, czasem pojawia się błąd, czasem wszystko startuje od nowa. Najczęściej dzieje się to przy pierwszym uruchomieniu „na zimno”.
Tu na czoło wysuwają się:
zimne luty na płytce sterującej – przy zmianie temperatury i wilgotności połączenie przewodzi raz dobrze, raz słabo; lekkie stuknięcie obudowy często „naprawia” problem na chwilę,
mikropęknięcia na ścieżkach prowadzących do przekaźnika grzałki lub samego złącza grzałki,
przerywające przewody wysokotemperaturowe (teflonowe, silikonowe) biegnące do termobloku – przewód jest wizualnie cały, ale żyły w środku są nadłamane,
uszkodzone gniazda/wtyczki modułowe, które utleniają się i gubią kontakt.
Tip: jeśli nagrzewanie raz działa, a raz nie, a poruszanie obudową (delikatne) lub lekki nacisk w okolicy modułu elektronicznego zmienia zachowanie, w pierwszej kolejności szuka się usterki mechanicznej w połączeniach, nie w samej grzałce.

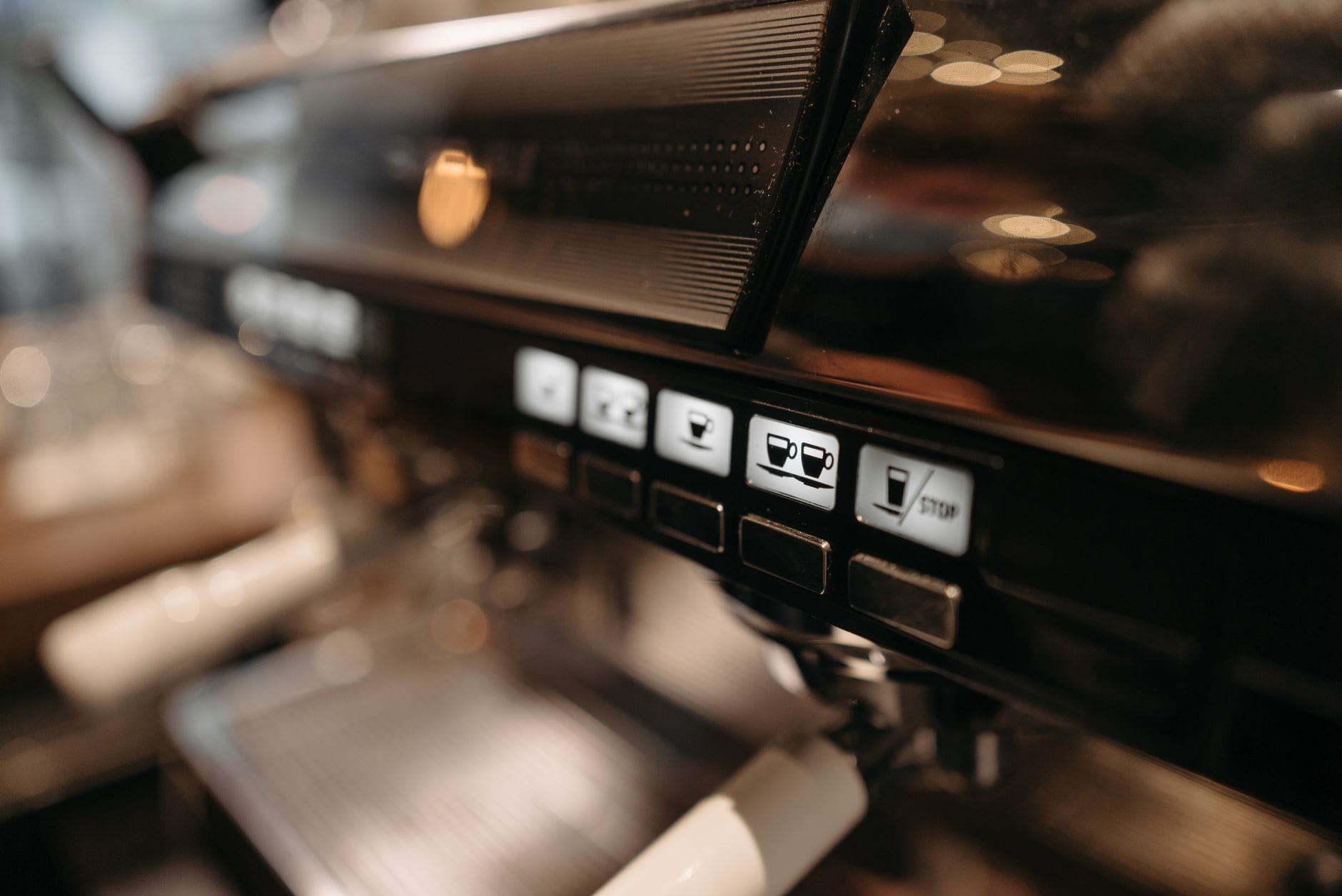

Źródło: Pexels | Autor: Pavel Danilyuk
Najczęstsze przyczyny braku grzania – od błahych do krytycznych
Brak dopływu wody lub zapowietrzenie układu
Zaskakująco często „brak grzania” wynika z tego, że grzałka/termoblok nie mają w sobie wody. Dla elektroniki wygląda to jak przegrzanie, więc system odcina grzanie, a użytkownik widzi tylko zimną kawę (albo brak jej wcale).
Źródła problemu:
pusty zbiornik wody lub niesprawny czujnik poziomu (pływak, kontaktron) – sterownik blokuje grzanie, ale komunikat nie zawsze jest jednoznaczny,
zapowietrzona pompa – typowe po dłuższym okresie nieużywania ekspresu; pompa „buczy”, ale nie ciągnie wody przez blok grzewczy,
zatkany filtr w zbiorniku – sitka, filtr węglowy lub wkład zmiękczający potrafią całkowicie ograniczyć dopływ wody,
zablokowany przepływomierz (flowmeter) – sterownik nie widzi przepływu, więc dla bezpieczeństwa nie wchodzi na pełną moc grzania.
W ekspresach przelewowych odpowiednikiem jest mocno zakamieniona rurka doprowadzająca wodę do grzałki rurkowej. Grzałka nagrzewa się miejscowo „na sucho”, termik wybija, a użytkownik ma wrażenie, że po prostu nie ma grzania.
Zakamienienie elementów grzewczych
Kilka milimetrów kamienia kotłowego na ściankach bojlera, termobloku czy rurki grzałki potrafi zmienić parametry nagrzewania o dziesiątki stopni. Kamień działa jak izolator termiczny: grzałka grzeje najpierw siebie i swoją „warstwę skorupy”, a dopiero później wodę.
wydłużony czas nagrzewania – kontrolka „grzania” świeci się wyraźnie dłużej niż dawniej,
niższa temperatura wody w filiżance mimo teoretycznie poprawnej pracy elektroniki,
częstsze wyłączanie się termika awaryjnego (bezpiecznika termicznego),
nierównomierne grzanie: raz kawa wręcz parzy, innym razem jest letnia – zależnie od tego, jak rozkłada się przepływ przez zakamieniony przekrój.
W skrajnym przypadku kamień potrafi całkowicie zatkać kanał przepływowy. Wtedy grzałka pracuje jak piecyk elektryczny bez medium chłodzącego – kilka cykli i bezpiecznik termiczny jest spalony, a sama grzałka przegrzana do poziomu nieodwracalnego uszkodzenia.
Uszkodzony czujnik temperatury (NTC/PTC) lub termostat
Czujnik temperatury NTC/PTC (termistor) oraz termostaty bimetaliczne to elementy „oczów” układu grzewczego. Jeśli któryś z nich zaczyna kłamać, elektronika zachowuje się chaotycznie lub włącza tryb awaryjny.
Typowe usterki czujników NTC/PTC:
przerwa w obwodzie – nieskończona rezystancja, sterownik widzi ekstremalnie niską temperaturę lub błąd odczytu i często w ogóle nie załącza grzania,
zwarcie – bardzo niska rezystancja, sterownik interpretuje to jako przegrzanie i natychmiast odcina grzałkę,
przesunięta charakterystyka – czujnik reaguje, ale „słabo” lub zafałszowuje o kilkanaście stopni; ekspres grzeje za mało albo za dużo, ale formalnie mieści się w dopuszczalnych granicach i nie wyrzuca błędu.
Przy termostatach bimetalicznych typowe problemy to:
brak styku na złączach – korozja konektorów, nadpalone styki,
zapieczony styk – termostat „nie wraca” po ostudzeniu, obwód pozostaje otwarty i grzałka milczy,
utrata kalibracji – termostat rozłącza zbyt wcześnie (niższa temperatura) albo zbyt późno (groźne przegrzewanie).
Uwaga: przy wymianie czujników lub termostatów ważna jest zgodność parametrów – np. NTC 100kΩ przy 25°C zamiast 10kΩ wywróci logikę sterowania temperaturą do góry nogami.
Przepalony bezpiecznik termiczny (termik) na grzałce
Bezpiecznik termiczny (termik topikowy) to jednorazowy „strażnik” temperatury. Montuje się go w bezpośrednim kontakcie z termoblokiem, bojlerem lub grzałką rurkową. Po przekroczeniu określonej temperatury (np. 192°C) topi się w nim element wewnętrzny i przerywa obwód elektryczny – na zawsze.
Jeżeli ekspres wcześniej działał, „przegotował się” (brak wody, zapchany obieg, brak przepływu), a teraz nie ma żadnego grzania, termik jest jednym z pierwszych podejrzanych. Objawy:
zero grzania, choć grzałka ma dobrą rezystancję,
na obudowie termika brak śladów mechanicznych uszkodzeń, ale miernik pokazuje przerwę,
Uszkodzona grzałka / termoblok – przerwa lub zwarcie
Grzałka (rurkowa, opaskowa) lub termoblok to serce układu grzewczego. Jeśli element oporowy jest przepalony, ekspres może zachowywać się różnie – od kompletnego braku reakcji, po cichą pracę pompy z wiecznie migającą kontrolką nagrzewania.
Typowe tryby uszkodzeń:
przerwa w obwodzie – rezystancja nieskończona (miernik pokazuje „OL”); grzałka nie pobiera prądu, więc nic się nie nagrzewa,
podwyższona rezystancja – element jest „nadpalony”, grzeje, ale słabiej; czas nagrzewania wydłuża się wyraźnie, moc kawy spada przez zbyt niską temperaturę,
zwarcie do obudowy – grzałka „przebija” na masę, zwykle wybija bezpiecznik instalacji lub bezpiecznik na płytce sterującej,
lokalne przegrzanie wewnątrz termobloku – nagrzewa się tylko fragment, reszta bloku nie dochodzi do zadanej temperatury.
W praktyce diagnostyka grzałki zaczyna się od pomiaru jej rezystancji (multimetr w trybie omomierza). Dla większości małych ekspresów wartości mieszczą się w zakresie kilkunastu–kilkudziesięciu omów. Skrajne odczyty (blisko zera lub nieskończoność) oznaczają wymianę.
Uwaga: przy zwarciu do obudowy pomiar samej rezystancji między stykami może wyglądać poprawnie. Trzeba wtedy sprawdzić również przejście między każdym stykiem a masą (konstrukcją metalową termobloku).
Problemy z zasilaniem grzałki – przekaźnik, triak, przewody
Nawet sprawna grzałka nie nagrzeje wody, jeśli nie dostanie zasilania. W nowoczesnych ekspresach zasilaniem elementu grzewczego steruje zwykle:
przekaźnik elektromagnetyczny – klasyczna „kostka” klikająca przy załączaniu grzania,
triak lub SSR (przekaźnik półprzewodnikowy) – cisza, ale w obwodzie pojawia się napięcie sterowane elektronicznie.
Typowe usterki w tym obszarze:
wypalone styki przekaźnika – z zewnątrz wygląda dobrze, ale w środku ma duży opór; grzałka dostaje zaniżone napięcie i nie osiąga wymaganej temperatury,
uszkodzony triak – albo nie przewodzi wcale (brak grzania), albo przewodzi ciągle (przegrzewanie, szybkie zadziałanie zabezpieczeń),
nadpalone złącza – przewody do termobloku „przyłapane” tylko na kilku drucikach, konektory przytopione, izolacja przebarwiona,
pęknięte ścieżki PCB w okolicy przekaźnika/triaka – klasyka po kilku latach pracy i cyklicznych nagrzewaniach.
Jeżeli po włączeniu słychać kliknięcie przekaźnika, ale grzałka pozostaje zimna, a sama grzałka i termik mają poprawną rezystancję, podejrzenie pada właśnie na styki przekaźnika, ścieżki lub przewody. Często wystarczy wizualna inspekcja płytki: ciemne, przypalone obszary w okolicach mocy są wyraźnym tropem.
Tip: w ekspresach z triakiem uszkodzenie bywa bezgłośne – brak charakterystycznego „kliku”. Pomaga wtedy pomiar napięcia bezpośrednio na konektorach grzałki (z zachowaniem pełnego bezpieczeństwa, najlepiej przez doświadczoną osobę).
Uszkodzony moduł elektroniczny – błędy logiki sterowania grzaniem
Gdy grzałka, termik, czujniki i zasilanie wyglądają dobrze, problem może leżeć w samej elektronice sterującej. Moduł „mówi” przekaźnikowi/triakowi, kiedy i jak długo grzać, porównuje też temperaturę z żądaną wartością.
Najczęstsze scenariusze uszkodzeń:
spalony element sterujący przekaźnikiem/triakiem – np. tranzystor, optotriak; sterownik „myśli”, że wysyła sygnał, ale fizycznie nic nie dociera do elementu wykonawczego,
uszkodzone zasilanie pomocnicze (np. 5 V lub 3,3 V) – część układu działa, część nie, przez co algorytm grzania się „wywraca”,
korozja i naloty na płytce – wilgoć z pary wodnej wnika do elektroniki, powodując upływności i losowe błędy,
uszkodzona pamięć lub firmware – skrajnie rzadkie, ale realne w skutkach: błędne odczyty temperatur i niewłaściwe decyzje sterownika.
Objawem uszkodzonego modułu bywa całkowity brak reakcji na komendę grzania przy sprawnych wszystkich elementach peryferyjnych albo dziwne „zawieszki” – ekspres nagrzewa się tylko przy określonej kolejności kroków (np. po zresetowaniu, ale nie po przejściu ze stanu czuwania).
Naprawa modułu zwykle sprowadza się do wymiany konkretnych elementów SMD, przelutowania złączy lub – w trudniejszych przypadkach – podmiany całej płytki na nową/używaną z dawcy.
Błędy użytkowania i drobne przyczyny „pozornego” braku grzania
Część zgłoszeń typu „ekspres nie grzeje” kończy się na korekcie obsługi lub drobnych elementach eksploatacyjnych. Niektóre zachowania maszyny są logiczną konsekwencją tego, co dzieje się przed procesem grzania.
program oszczędzania energii – ekspres wygasza grzanie po kilku minutach bezczynności; użytkownik ma wrażenie, że „wiecznie się nagrzewa”, a to normalny cykl ponownego rozruchu,
tryb stand-by przy podłączonym timerze lub listwie z wyłącznikiem – częste wybijanie zasilania powoduje, że elektronika startuje za każdym razem „od zera” i wydłuża czasy nagrzewania,
niewłaściwy montaż zbiornika – zbiornik nie dociśnięty do końca, czujnik poziomu nie wykrywa wody, więc elektronika blokuje start pełnego grzania,
zawilgocony czujnik poziomu tacki ociekowej – ekspres interpretuje to jako pełną tackę, przerywa cykl i nie wchodzi w stabilne grzanie,
aktywne funkcje serwisowe – np. tryb odkamieniania lub płukania, gdzie temperatura bywa celowo obniżona.
Przykład z praktyki: użytkownik zgłasza „zimną kawę”, podczas gdy ekspres stoi w nieogrzewanej kuchni zimą. Pierwsze nagrzewanie z temperatury otoczenia 10°C trwa znacznie dłużej, a pierwszy napój jest chłodniejszy przez zimny blok i filiżankę. Dodatkowo aktywny tryb eco wygasza bojler między kawami. Po dezaktywacji trybu oszczędzania i wstępnym podgrzaniu filiżanek problem znika bez ingerencji serwisowej.
Interakcja kamienia, przegrzań i kolejnych usterek
Brak grzania rzadko jest pojedynczym, odizolowanym zdarzeniem. Często to efekt łańcucha zdarzeń, który zaczął się wiele miesięcy wcześniej. Mechanizm bywa podobny niezależnie od modelu:
Zaniedbane odkamienianie powoduje powolne pogarszanie wymiany ciepła.
Grzałka pracuje coraz częściej w okolicach maksymalnej temperatury powierzchniowej, co starzeje izolację i osłabia termiki.
Wysoka temperatura przyspiesza utlenianie konektorów i degradację lutów na płytce (szczególnie w pobliżu grzałki).
Przy pierwszym „poważnym” przegrzaniu wyskakuje bezpiecznik termiczny lub pada słabszy punkt instalacji (przekaźnik, konektor).
Użytkownik widzi tylko finał w postaci „przestał grzać”, ale w tle istnieje cały zestaw elementów „na granicy” sprawności.
Dlatego po wymianie samego termika lub samej grzałki sensowne jest:
oczyścić i solidnie odpowietrzyć układ wodny,
wykonać pełne odkamienianie (nie tylko symboliczny cykl),
przejrzeć przewody i konektory w okolicy bloku grzewczego,
skontrolować lutowania na płytce przy elementach mocy.
Takie podejście ogranicza ryzyko, że nowy termik poleci po kilku tygodniach, bo pierwotna przyczyna (np. brak przepływu lub skorupa kamienia) nadal jest obecna.
Specyfika ekspresów automatycznych vs. kolbowych a diagnoza braku grzania
Różne typy konstrukcji wymuszają trochę inne podejście diagnostyczne. Nawet jeśli objaw „nie grzeje” jest wspólny, drogę do źródła problemu skraca dostosowanie się do architektury urządzenia.
W ekspresach automatycznych z młynkiem zwykle spotyka się:
jeden lub dwa termobloki (osobno na kawę i parę),
zaawansowaną elektronikę monitorującą temperatury, przepływy i czasy nagrzewania,
gęste upakowanie elementów, co utrudnia dostęp, ale ułatwia lokalne przegrzewanie.
Typowe źródła problemów z grzaniem w automatach:
uszkodzone NTC na termobloku,
zimne luty w okolicach przekaźnika/triaka grzałki,
przepalone termiki po epizodach braku przepływu (np. zapchany blok zaparzający).
W ekspresach kolbowych (półautomatycznych) sytuacja jest prostsza:
częściej stosowany jest pojedynczy bojler lub prosta grzałka przepływowa,
układ sterowania to czasem tylko termostaty bimetaliczne bez rozbudowanej elektroniki,
mniej czujników – więcej pracy wykonują elementy mechaniczne/termiczne.
Przy braku grzania w kolbowych pod lupę w pierwszej kolejności idą:
termostaty (szczególnie te „na kawę” i „na parę”),
bezpiecznik termiczny na bojlerze,
same zaciski grzałki – w starszych modelach lubią się przepalać tuż przy wejściu do bojlera.
Różnice widać także na poziomie objawów. W automacie brak grzania szybciej przełoży się na kod błędu i blokadę pracy, podczas gdy wiele kolbowych w przypadku uszkodzonego termostatu po prostu nie nagrzeje się, ale pozostałe funkcje (np. pompa) będą działały „jak zwykle”.
Jak podejść do samodzielnej diagnostyki – kolejność kroków
Nawet bez pełnego zaplecza serwisowego można w miarę logicznie zawęzić źródło problemu. Chodzi o to, by nie wymieniać losowo części, tylko przejść przez prostą ścieżkę decyzyjną.
Obserwacja zachowania – czy kontrolka nagrzewania w ogóle się zapala? Czy słychać klik przekaźnika? Czy pojawia się kod błędu po określonym czasie?
Weryfikacja warunków brzegowych – jest woda w zbiorniku? Zbiornik poprawnie wpięty? Brak komunikatów „brak wody”, „pełna tacka” itd.?
Odpowietrzenie i przepłukanie – wymuszone podanie wody przez układ (funkcja gorącej wody/pary, jeśli dostępna). Jeśli brak przepływu – najpierw walka z zapowietrzeniem/zatorami.
Sprawdzenie zasilania grzałki (dla osób z doświadczeniem i przy zachowaniu bezpieczeństwa) – czy na konektorach pojawia się napięcie przy próbie nagrzewania?
Pomiar rezystancji grzałki, termika, czujników – przy odłączonym zasilaniu, „na zimno”, porównanie z typowymi wartościami producenta lub danymi zbliżonych modeli.
Takie uporządkowane podejście pozwala odsiać błahe sprawy (brak przepływu, zablokowany czujnik) od rzeczywiście uszkodzonych elementów grzejnych lub elektroniki. Nawet jeśli finalnie naprawę wykona serwis, dobrze przeprowadzona diagnoza skraca czas i zmniejsza koszt całej operacji.
